一、方案概述

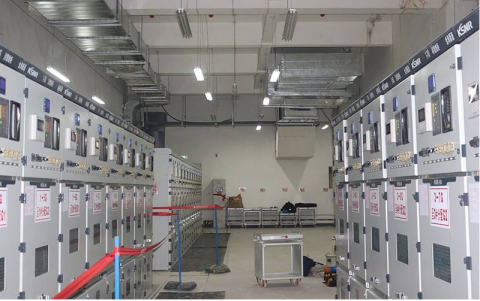

随着社会信息化程度的不断提高，居民小区的配电室、配电站、开闭所，用于遥控、遥测、遥调等方面的设备的数量与日俱增，其环境内的设备也日益增多，对其电力、环境、安防等设备进行监控，实现无人值守，减少运维，保证稳定运行，已刻不容缓。

近几年物联网和无线通讯技术的快速发展，基于LORA的无线通信技术趋于成熟，在面对配电站场景，前端采集器采用LORA无线方式传输，可以免布线，消除组网时费时费电、抗干扰能力弱及施工困难等问题。而LORA在相同的功耗下比其他无线方式传输的距离更远，实现了低功耗和远距离的统一，在同样的功耗下比传统通信射频通信距离扩大3-5倍，应用在此场景下可有效节省人力、物力，实现配电站的智能化管理和运维。

二、方案需求

针对配电站内各类设备以及环境、安防方面的因素，具体监控内容包括：

1. 动力设备监控：高压配电柜、低压配电柜、变压器、智能电表、母排、局放探测、蓄电池。

2. 环境监控：温湿度、、空调、除湿机、水浸、SF6、臭氧、甲烷、水位。

3. 安防监控：门禁、烟感、温感、红外、明火、消防主机。

4. 视频监控：网络摄像机、球机、NVR

5. 联动控制：灯光照明、风机、空调、除湿机、水泵。

6. 前端传感器通讯：基于LoRa的2.4GHz或470MHz频段无线通信，满足输变电设备物联网微功率无线网通信协议

7. 站端监控主机：基于LoRa的2.4GHz或470MHz频段无线通信，满足输变电设备物联网微功率无线网通信协议，接收前端传感器采集数据，包括设备、环境、安防等监测信息，同时具备EIC61850协议，将数据上传至省平台。

三、方案目标

针对此配电站场景需求，我司自主研发基于LoRa的配电站智能辅控系统方案，该系统以动环监控主机T300A为核心，采用LORA无线传输技术，对配电站环境及设备信息进行存储、处理、分析，实现配电站房整体运行状态的远程监控、危险预警和异常告警，从而提高对故障的快速反应能力，降低日常运维的成本，提高运维效率，实现配电站无人值守和智能化管理。

四、方案依据

1.《电工电子产品环境试验》（GB/T 2423.1、GB/T 2423.2、GB/T 2423.3）

2.《远动终端设备》（GB/T13729）

3.《电磁兼容 试验和测量技术》（GB/T 17626.4、GB/T 17626.9）

4.《远动设备及系统-电源和电磁兼容性》（GB/T 15153.1）

5.《远动设备及系统》（DL/T 634.5 101、DL/T 634.5 104）

6.《配电网自动化系统远方终端》（DL/T 721）

7.《电力自动化通信网络和系统》（IEC61850-6（DL/T860.6））

8.《变电站通信网络和系统》（IEC61850-10（DL/T860.10））

9.《输变电设备物联网节点设备无线组网协议》（Q/GDW）

10.《输变电设备物联网微功率无线网通信协议》（Q/GDW）

11.《输变电设备物联网传感器数据规范》（Q/GDW）

12.《工业控制计算机系统验收大纲》（JB/T5243-91）

13.《自动化仪表选型规定》（GBJ93-86）

14.《工业自动化仪表工程施工及验收规范》（HG20507-92）

15.《建设工程施工现场供用电安全规范》（GB50194-93）

五、方案设计

技术架构图
